可曲绕橡胶接头膨胀节安装说明和注意事项

责任编辑: 橡胶接头 橡胶软连接 橡胶柔性接头 发布时间:2016-05-03 11:29 浏览次数:
上海淞江橡胶接头集团厂家为您提供橡胶接头安装说明和注意事项

一、可曲挠橡胶接头.点

  1、可曲挠橡胶接头可降低管道系统的震动和噪声,可解决各类管路的接口位移,轴向伸缩及不同心度等问题。

  2、根据材料不同可曲挠橡胶接头可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种,适应多种介质和环境。

  3、可曲挠橡胶接头材料属.性橡胶,密封性好,重量轻,安装维修方便、使用寿命长,但必须避免与锋利金属器械接触,以免刺破球体,影响质量

  4、如可曲挠橡胶接头架空使用配弹性支架,安装时螺栓要用对角法上紧。

  5、如可曲挠橡胶接头管路压力过高时,应用.限螺栓将两端法兰连在一起。

  6、可曲挠橡胶接头压力的选择:要根据泵的扬程来选择,一般常用接头的工作压力有0.61.01.62.5Mpa

    7、可曲挠橡胶接头的使用度:要根据所输送的介质来选择,一般在-1580.殊可达-30140

  8、可曲挠橡胶接头的使用介质一般接头适用介质为:空气、压缩空气、水、海水、热水、油、酸、碱等。

  9.殊环境下须考虑爆破压力和真空度等。

10、当管道介质为酸碱、油、高温及其他.殊材料时应选用高于管道工作压力一个档位的接头。

选用对的对等法兰盘是为了要给予完善,耐久以及安全的连接方法;

选择管道平焊法兰请采用以下的标准对夹式蝶阀专用法兰

a) 水管道口其连接部位的内径一定要与橡胶防震接头的内径一样。

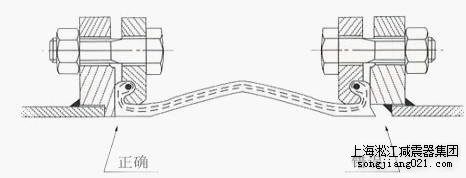

b) 连接在水管道口的法兰其法兰接触面一定要光滑及平整为了确保能有大的密封空间。 (如下图所示), 橡胶防震接头没有与水管道口接触面有紧密接合时,就会有噪音产生压力不足以及且会有漏水等现象发生。

橡胶接头安装说明和注意事项

安装橡胶防震接头注意

1、正确安装橡胶防震接头在水管道上,应该采用下图设汁标准以防上橡胶防震接头会有过度伸长的现象发生。

2、橡胶防震接头好是当固定支架安装好在水管道时马上安装上去,安装好后在橡胶防震接头后面的水管道一定要装有管道引导支架去支撑水管道。

正确安装橡胶防震接头在水管道上

锁法兰螺丝时请使用对的扭力

为了要让橡胶防震接头可以伸展到它大的移位以及为了要保护产品的表面,安装螺丝时,请从橡胶防震接头所连接法兰的法兰口处放进螺丝。

螺纹及螺母表面不能有利口。

为了要让产品与水管道口紧密的接触,锁螺丝时应采用对角方式。

其参考以下扭力数据



产品尺寸小于3"(80mm)

60Nm.()

产品尺寸大于4"(100mm)

80Nm.()



二、可曲挠橡胶接头安装使用说明

1、橡胶接头在安装时严.超位移.限安装。

2、平地、悬空、垂直安装橡胶接头时橡胶接头的实际工作轴向位移压力小于管道的支撑力以防止工作时受压拉脱。

3、管道必须有固定支撑或固定托架,固定托架的力必须大于轴向力。垂直安装和架空安装时橡胶接头两端需安装相应的固定支架和受力支架,以防止工作受压后拉脱。

4、安装螺栓要对称逐步加压拧紧,以防局部泄露。

51.0MPa以上的工作压力,安装螺栓要有弹性压垫,以防工作时螺栓松动。

6、橡胶接头在运输装卸时严.锐利器具划破表面、密封面。

注意事项:

1、可曲挠橡胶接头管道施工时,必须让其处于自然状态,不要在安装时使产品产生人为变形。

2当管道介质为酸碱、油、高温及其他.殊材料时应选用高于管道工作压力一个档位的接头。

3、连接橡胶接头的法兰应是阀门法兰或符合 GB/T9115.1(RF)的法兰。

4、橡胶接头正常适用介质是温度0-60°C的普通水,.殊介质如:油、酸碱、高温及其他腐蚀性和质地坚硬的情况下,应选用相对应得.耐材料耐高温橡胶接头,不可盲目串用或通用。

5、橡胶接头使用在水泵进出口时,应位于水泵一侧,与水泵之间应安装金属变径接头,且安装在变径的大口径处。

6、当管道位移量大于等于接头的大补偿量时,应增加接头的数量来平行位移量,严.为了调整管道的超差,使接头处于.限的挠曲位移和偏差状态,更不能超限度(伸缩、位移、偏转等)高层给水或悬空给水,管道应固定在吊架、托架或锚架上,且不能让接头承受管道自身重量和轴向力。

7、安装橡胶接头时,螺栓的螺杆应伸向接头外侧,每一法兰端面的螺栓按对角加压的方法反复均匀拧紧,防止压偏。丝扣接头应使用标准扳手匀力拧紧,不要用加力秆加力使活接头滑丝、滑棱和断裂,而且要定期检查,以免松动造成脱盘或渗水。

8、橡胶接头在初次承受压力(如:安装试压等)后或长期停用再次启用前,应将螺栓重新加压拧紧再投入运行。

9、使用或储存橡胶软接头,应避免高温、臭氧油及酸碱环境。用在室外或向阳迎风的管道应搭建遮阳架,严.暴嗮、雨淋、风浊。接头表面严.刷漆和缠绕保温材料。因橡胶制品存在老化问题,应及时检查更换。

注:以上橡胶软接头安装使用说明,请严格规范使用,如不当使用造成任何后果,概不负责。
